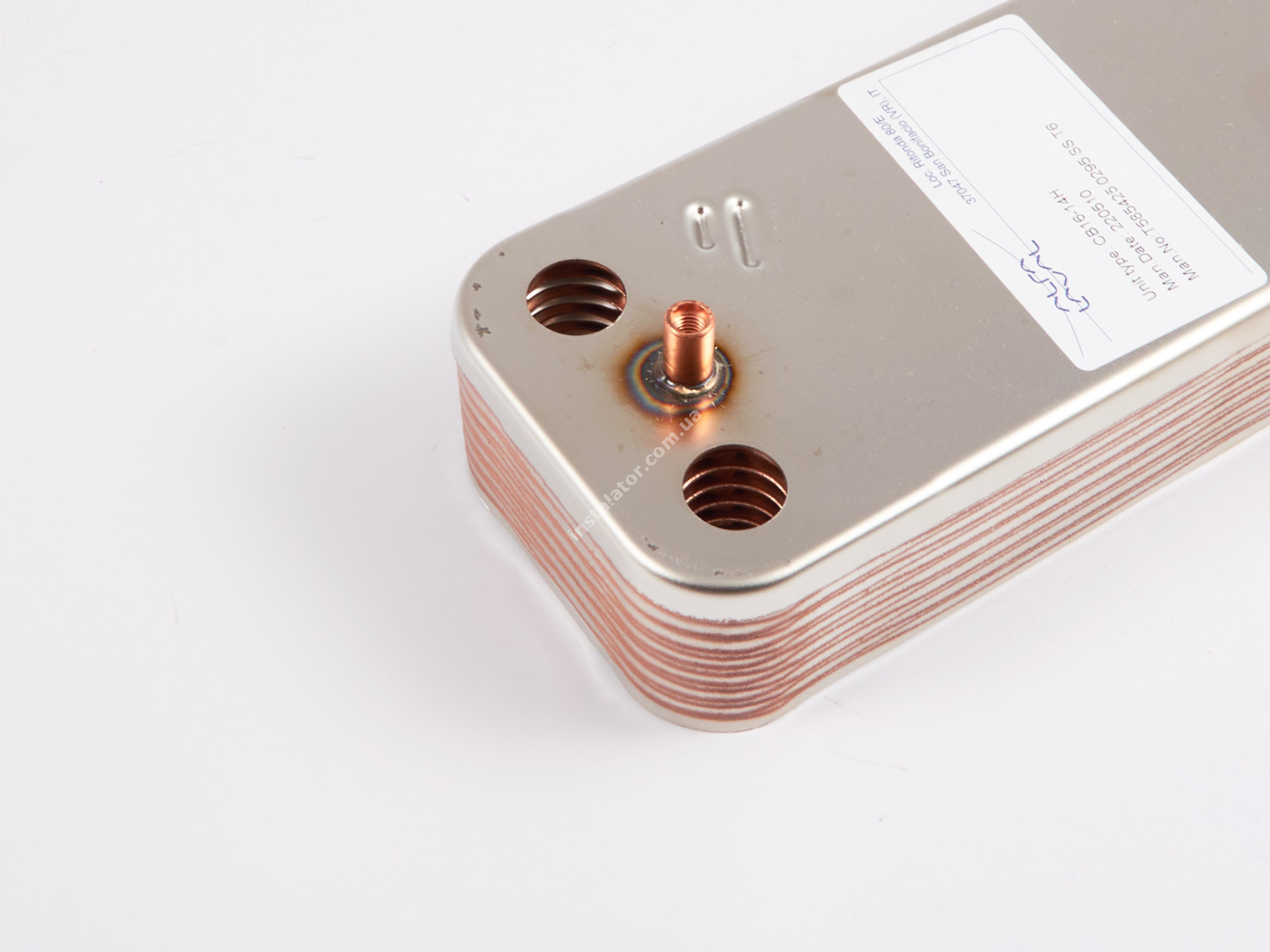

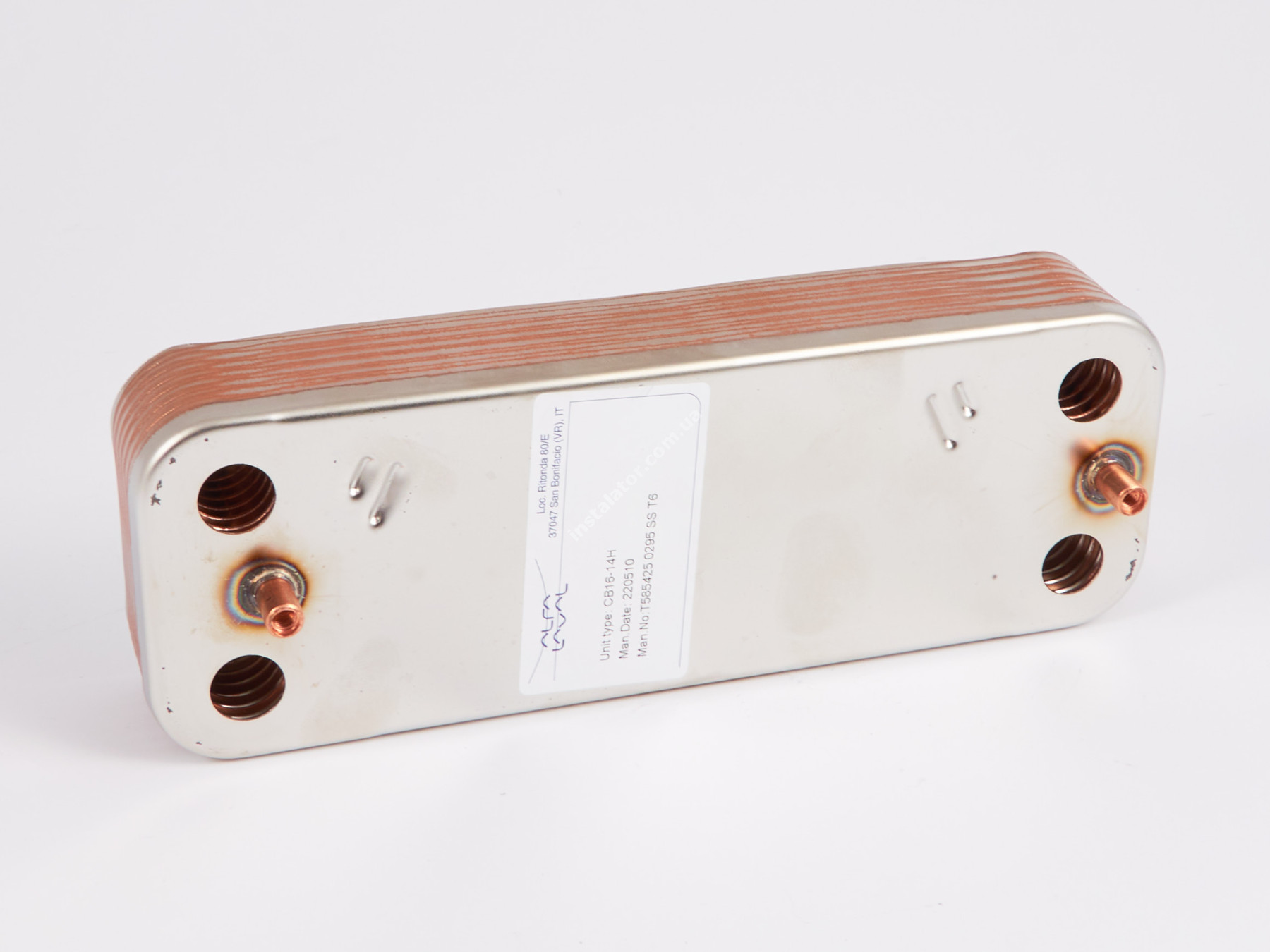

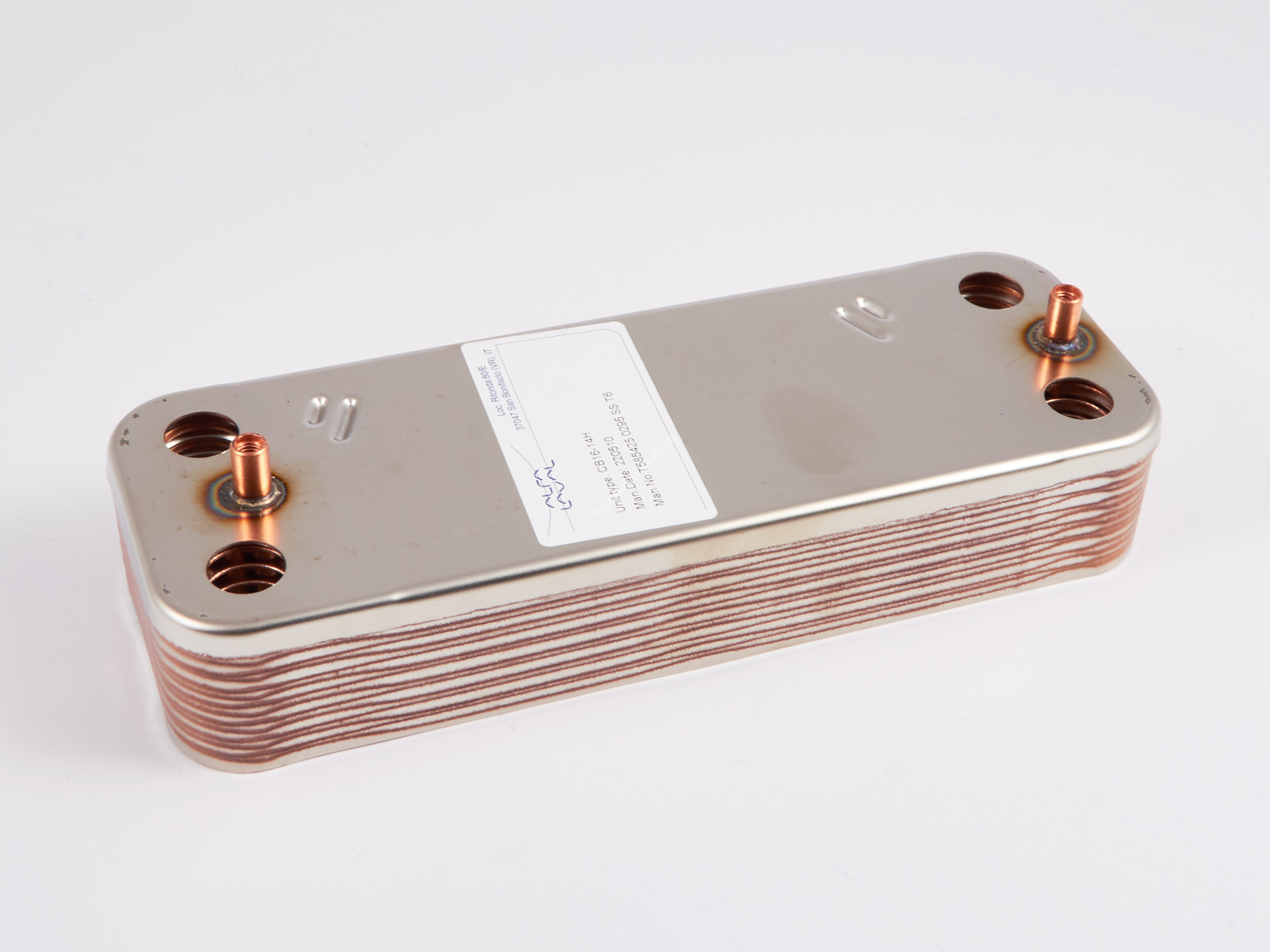

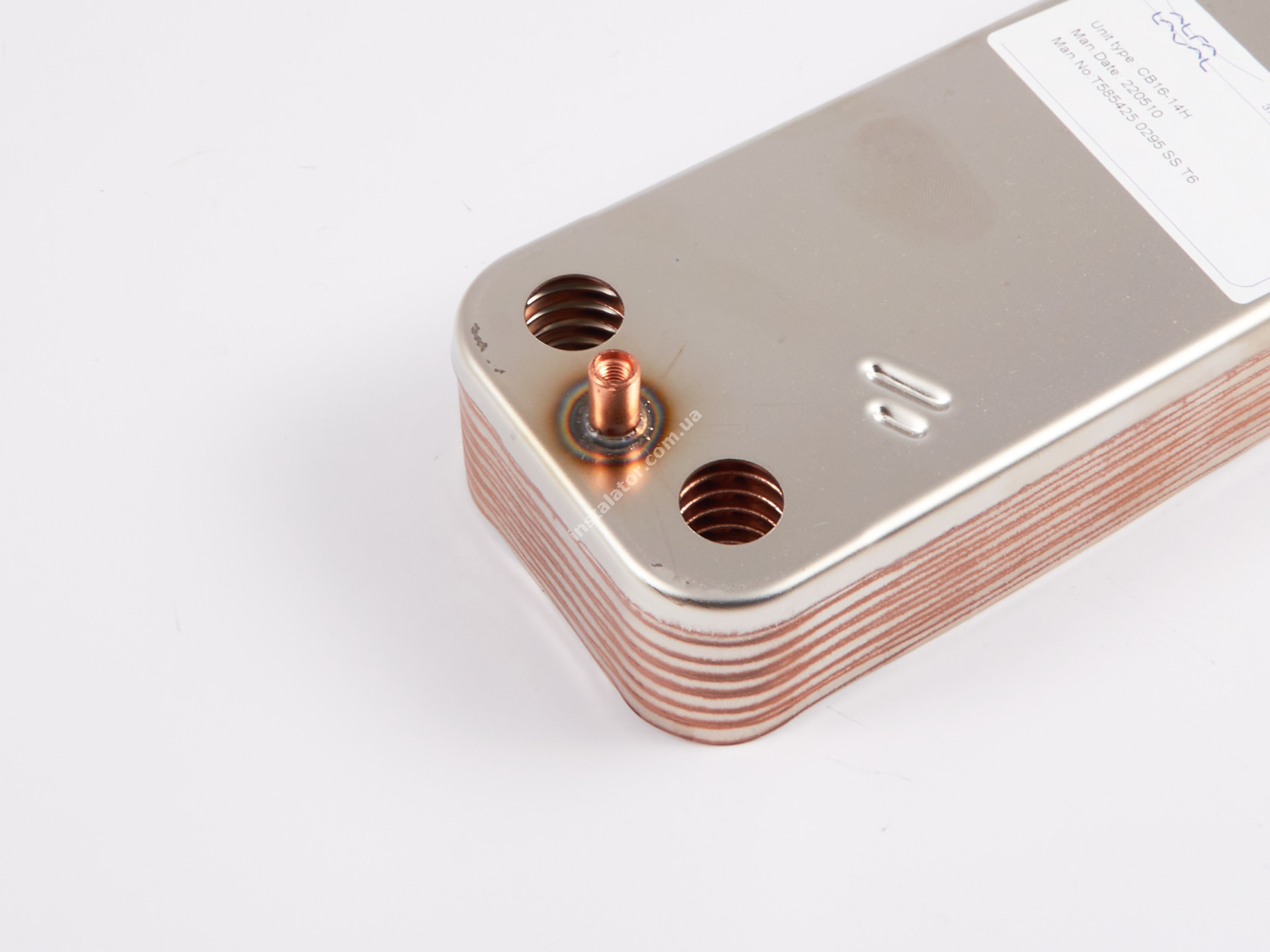

S1005800 Теплообмінник вторинний ГВП SAUNIER DUVAL Themaclassic/ JUNKERS/BOSCH/ALFA LAVAL

Запчастина до газових котлів  - Теплообмінник вторинний ГВП 14 пластин.

Встановлюється на котли таких моделей: Saunier Duval Themaclassic, Semia та Junkers Euroline ZW23-1KE/AE, Ceraclass, Bosch Gaz 3000 W

Коди: S1005800, 8705406287, 17B2071613, 17B2071213, 17B2071413

Виробник: Alfa Laval

Розміри теплообмінника 8705406287(S1005800) :

- довжина - 207мм;

- ширина - 70 мм;

- товщина - 35 мм;

- відстань між шпильками - 173 мм;

- відстань від шпильки до краю - 10 мм.

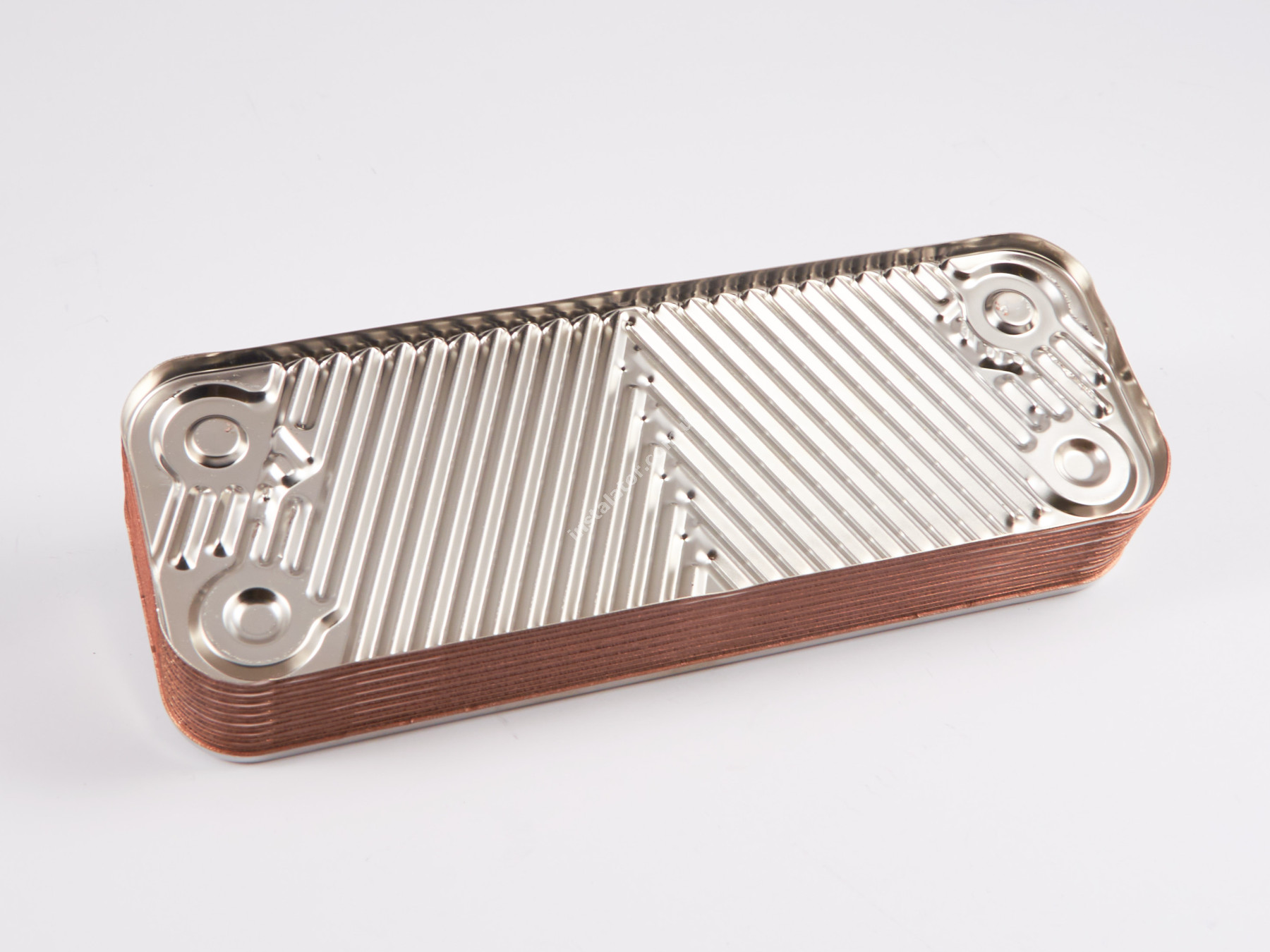

Самі ж плити мають незвичайну форму. Поверх рівної поверхні виконані спеціальні борозенки, розташовані як в симетричному, так і хаотичному порядку. Завдяки такій рифленій поверхні збільшується площа відбору тепла і забезпечується більш рівномірний розподіл теплоносіїв. Кріплення гумових прокладок виконується безпосередньо на пластинах за допомогою спеціальних кліпс. Плюс до всього прокладки мають трикулачну конструкцію, що дуже зручно, а завдяки манжетам створюється додатковий бар'єр, що допомагає, утримувати теплоносій. Якщо розглядати типи що випускаються виробниками пластин, то їх існує всього два. Елемент, що має термічно жорстке рифлення. Канавки на такій плиті виконані під кутом в 30 градусів. Вони володіють високими теплопровідними характеристиками, але не витримують надто великого тиску при циркуляції теплоносія. Пластина, що володіє термічно м'якою рифлений, виконаної, під кутом в 60 градусів. Такий елемент має низьку теплопровідність, але легко протистоїть високому тиску теплоносія циркулюючого усередині агрегату. Завдяки комбінації різних типів пластин всередині основного корпусу приладу можна домогтися оптимального варіанту тепловіддачі всієї конструкції в цілому. Однак для ефективної роботи пластинчастого теплообмінника важливо щоб теплоносій циркулював в турбулентному стані. Простіше кажучи, рідина всередині агрегату при максимальній тепловіддачі повинна протікати безперешкодно. на чому заснований принцип роботи теплообмінника?
